POE中繼器

支持1進1出、1進2出POE中繼功能；

PSE輸出口支持EXTEND模式，撥碼使能后，單級網絡傳輸距離可達250m；

1進1出，標準超5類網線，100Mbps模式，支持4級級聯，最遠傳輸距離可達500m（末端功耗<5W）；EXTEND模式，最遠傳輸距離可達500m （末端功耗<5W）；

POE輸出支持IEEE802.3at、IEEE802.3af標準；

10/100BaseT（X）（RJ45接口）；

支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；

存儲和轉發交換方式；

數據交換延時小于5us；

寬溫型號工作溫度范圍，-30~70?C；

堅固式高強度金屬外殼



咨詢熱線

13308234525

POE中繼器，用于安防監控工程中網絡設備的組網連接。產品主要用于前端，配合IPC及接入層POE交換機使用，在網線距離大于100m時，可通過本設備中繼延長網絡及POE信號，將前端網絡設備信號傳輸?shù)街行摹?/span>

功能特性

? 支持1進1出、1進2出POE中繼功能；

? PSE輸出口支持EXTEND模式，撥碼使能后，單級網絡傳輸距離可達250m；

? 1進1出，標準超5類網線，100Mbps模式，支持4級級聯，最遠傳輸距離可達500m（末端功耗<5W）；EXTEND模式，最遠傳輸距離可達500m （末端功耗<5W）；

? POE輸出支持IEEE802.3at、IEEE802.3af標準；

? 10/100BaseT（X）（RJ45接口）；

? 支持IEEE802.3、IEEE802.3u、IEEE802.3x網絡標準；

? 存儲和轉發交換方式；

? 數據交換延時小于5us；

? 寬溫型號工作溫度范圍，-30~70?C；

? 堅固式高強度金屬外殼。



典型應用

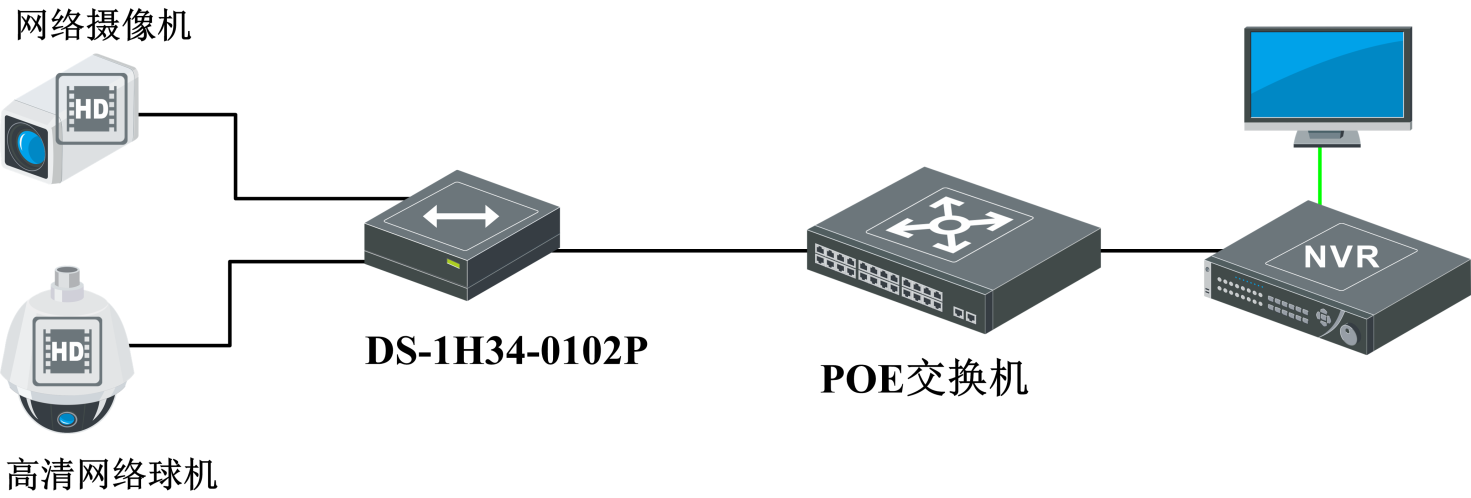

應用一：1進2出模式

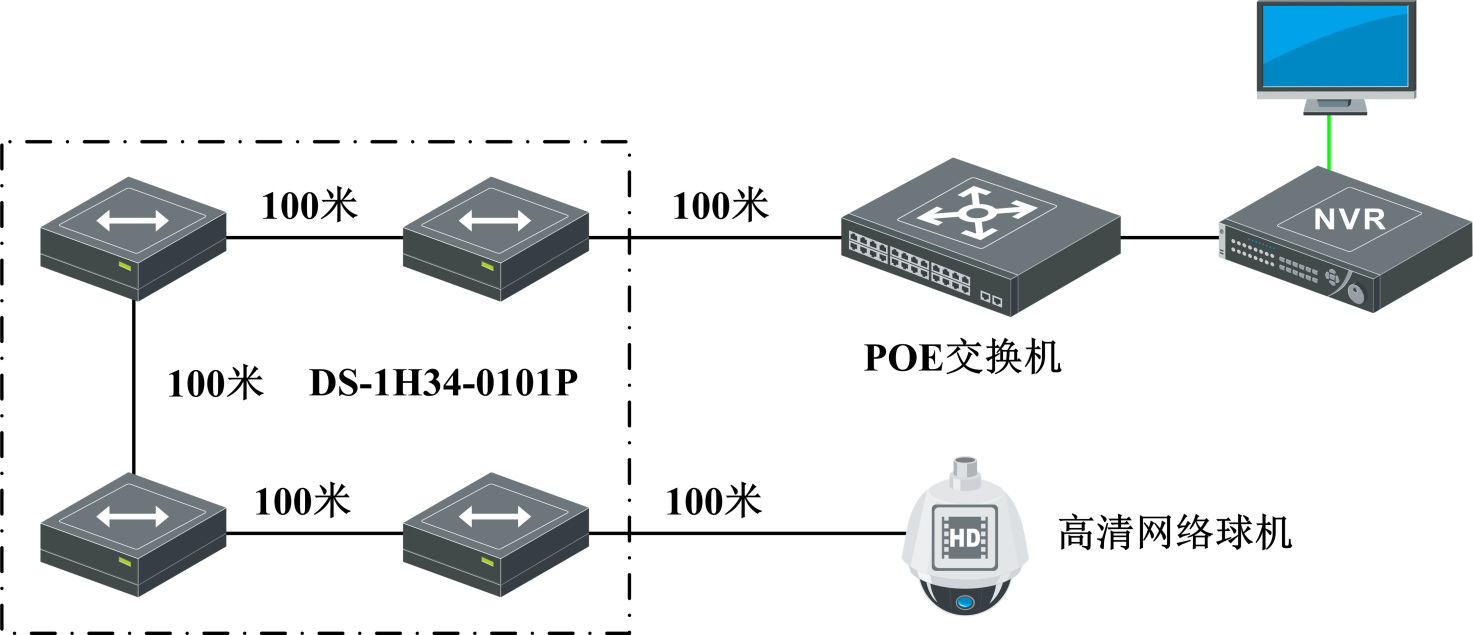

應用二：100Mbps模式級聯（EXTEND模式OFF）


說明：IPC功率<5W

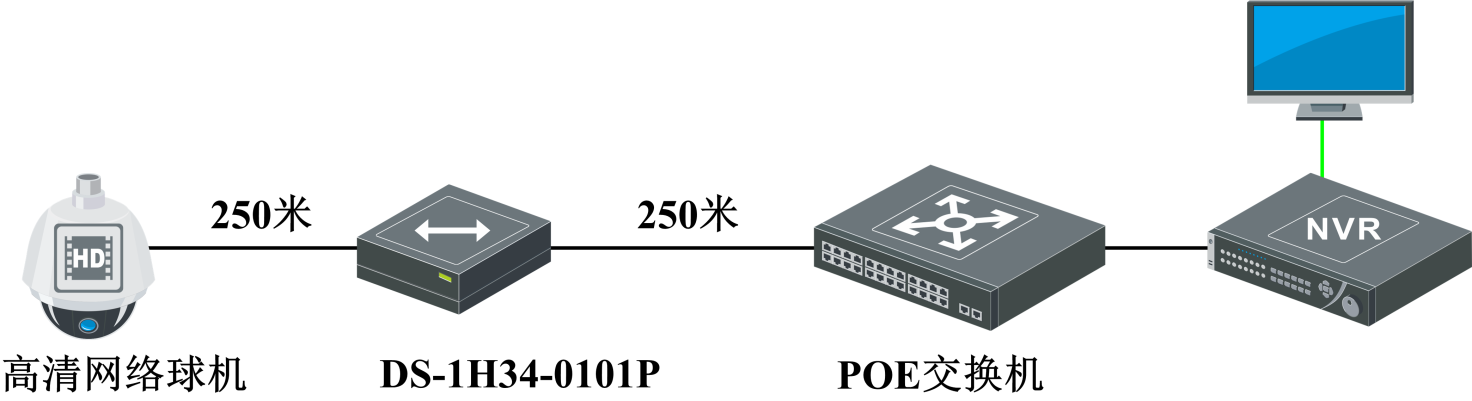

應用三：10Mbps模式（EXTEND模式ON）



說明：
IPC功率<5W，POE交換機端口需配置成10Mbps。
EXTEND模式不支持級聯。















POE中繼器輸入1路百兆IEEE 802.3at標準PD接入
輸出2路百兆IEEE 802.3af標準PSE輸出
平均無故障時間100000小時
功耗＜2W
工作濕度10%～90%
工作溫度-30℃～70℃
尺寸71.6mm(寬)×26.1mm(高)×95.54mm(深)
重量0.3kg
靜電抗擾度(ESD)接觸放電：±7KV
空氣放電：±9KV
浪涌抗擾度(Surge)電源端口：線-地±2KV，線-線1KV
網絡端口：線-地±4KV
電快速瞬變脈沖群(EFT)網絡端口：±2KV
